一種可下拆式FFU風機過濾器機組介紹

作者：admin 來源：廣州梓凈凈化設備有限公司發布時間：2019-06-26 14:39:20 瀏覽量：4441

一種可下拆式FFU風機過濾器機組

摘要：本實用新型公開了一種可下拆式FFU風機過濾器機組，包括箱體、過濾器、風機，所述箱體相互對立的兩個表面上分別設有進風口和排風口，所述進風口處設有護面網；所述過濾器裝配于箱體排風口的內側面，風機裝接于進風口內側面；所述箱體上的排風口處裝配有可拆卸機構，可拆卸機構包括可拆卸框架和可拆卸底板，所述可拆卸框架與排風口處的箱體固定，可拆卸底板固定在可拆卸框架上。通過上述方式，本實用新型能夠?qū)崿F(xiàn)部分框架的拆卸，而且底部面板可根據客戶要求更換，便于拆卸修理與日常維護。

[0001] 技術領域

[0002] 本發明涉及空氣過濾器領域，特別是涉及一種可下拆式FFU風機過濾器機組。

[0003] 背景技術

[0004] 潔凈等級在1000級（FS209E標準）或IS06級以上的潔凈室通常采用FFU風機過濾單元布局，局部?jī)艋沫h(huán)境或者潔凈柜、潔凈工作臺等通常也是用FFU風機過濾單元來實現的。傳統的FFU風機過濾器機組為整體式結構，對風機過濾器機組修理和日常的維護十分不便。

[0005] 發明內容

[0006] 本發明主要解決的技術問題是提供一種可下拆式FFU風機過濾器機組，能夠?qū)崿F(xiàn)部分框架的拆卸和裝配，底部面板可更換，便于拆卸修理與維護。

[0007] 為解決上述技術問題，本發明采用的一個技術方案是：提供一種可下拆式FFU風機過濾器機組，包括箱體、過濾器、風機，所述箱體相互對立的兩個表面上分別設有進風口和排風口，所述進風口處設有護面網；所述過濾器裝配于箱體排風口的內側面，風機裝接于進風口內側面，所述箱體上的排風口處裝配有可拆卸機構，可拆卸機構包括可拆卸框架和可拆卸底板，所述可拆卸框架與排風口處的箱體固定，可拆卸底板固定在可拆卸框架上。

[0008] 優選的是，所述可拆卸框架與排風口處的箱體通過螺釘固定。

[0009] 優選的是，所述可拆卸框架與排風口處的箱體通過卡槽固定，卡槽包括槽口和卡塊，槽口設置在箱體上，卡塊設置在可拆卸框架上。

[0010] 優選的是，所述進風口側箱體外表面上設有便于搬運和拆卸的把手。

[0011] 本發明的有益效果是：本發明能夠?qū)崿F(xiàn)部分框架的拆卸和裝配，而且底部面板可根據客戶要求更換，便于拆卸修理與日常維護。

[0012] 附圖說明

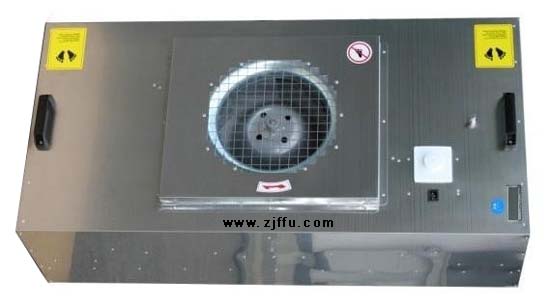

[0013] 圖1是本發明一種可下拆式FFU風機過濾器機組的主視圖；

[0014] 圖2是圖1所示一種可下拆式FFU風機過濾器機組的截面圖；

[0015] 圖3是本發明一種可下拆式FFU風機過濾器機組的俯視圖；

[0016] 圖4是本發明一種可下拆式FFU風機過濾器機組的仰視圖；

[0017] 圖5是本發明一種可下拆式FFU風機過濾器機組卡槽的截面圖；

[0018] 附圖中各部件的標記如下：1、箱體；2、護面網；3、把手；4、可拆卸框架；5、風機；6、過濾器；7、可拆卸底板；8、卡塊；9、槽口。

[0019] 具體實施方式

[0020] 下面結合附圖對本發明的較佳實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。

[0021] 請參閱圖1至圖5，本發明實施例包括：

[0022] 一種可下拆式FFU風機過濾器機組，包括箱體1、過濾器6、風機5和可拆卸機構，所述箱體相互對立的兩個表面上分別設有進風口和排風口，所述進風口處設有護面網2；所述過濾器6裝配于箱體排風口的內側面，風機5裝接于進風口內側面；所述箱體1上的排風口處裝配有可拆卸機構，所述可拆卸機構包括可拆卸框架4和可拆卸底板7，所述可拆卸框架4可以通過螺釘固定在箱體1上，也可通過卡槽固定在箱體1上，卡槽包括槽口9和卡塊8，槽口9設置在箱體上，卡塊8設置在可拆卸框架上；所述可拆卸底板7通過螺釘固定在可拆卸框架上4；所述進風口側箱體外表面上設有便于搬運和拆卸的把手3。

[0023] 綜上所述，在對FFU風機過濾器機組進行維護與修理時，只需要擰開固定可拆卸框架4的螺釘拉開卡塊8或者擰開可拆卸底板7的螺釘就能將FFU風機過濾器機組，拆卸十分簡便；在更換底板時只需擰開可拆卸底板7的螺釘，換上新的底板擰上螺釘即可實現底板的更換，這樣就能使風機過濾器機組的拆卸修理與日常維護變得更為簡便。

[0024] 以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
